性能与特点

高耐温性，最高耐温可达1200℃

高附着力，与金属基材结合力强

高发射率,红外发射率可达0.96,节能效果显著防腐性能好，使用寿命长

涂层高耐磨性，抗冲击、抗擦伤能力强

优异的耐酸碱腐蚀性能

涂层常温固化,无毒绿色环保

主要 用途

本产品是一种高发射率节能涂料，主要用于高温窑炉、反应釜、烟囱、高温蒸汽管道、裂解炉以及热交换器的金属表面防护和节能。涂层与钢铁基体连成一体，形成具有电化学保护和物理屏蔽作用的耐热防腐涂层，特别适用于工作在高温，腐蚀环境下的钢铁结构的长效防护;涂层涂覆在高温蒸汽管道、裂解炉以及热交换器的金属表面，民用方面在节能罩和金属锅底表面,可以强化炉管金属对热的吸收能力，提高炉管的传热效率，减少热量损失,提高热利用率，节能降耗，另一方面可以避免炉内热气流和灰分对炉管的冲刷和侵蚀，提高炉管的使用寿命。

使用说明

喷涂前,应去除金属基体表面的油污、残锈、氧化皮等。待涂钢材表面必须喷丸或喷砂达到ISO8501-1(GB8923--88)Sa2.5级要求。局部修补涂层时，钢材表面必须打磨到ISO8501-1 (GB8923- -88)St3级。表面粗糙度要求控制在20~50μum范围内。钢铁喷砂处理后应尽快喷涂涂料，一般不应超过12小时。

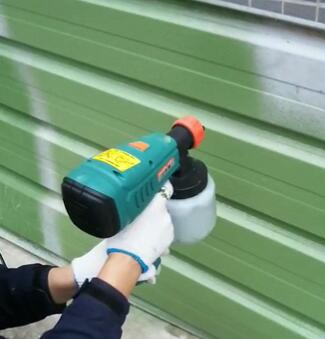

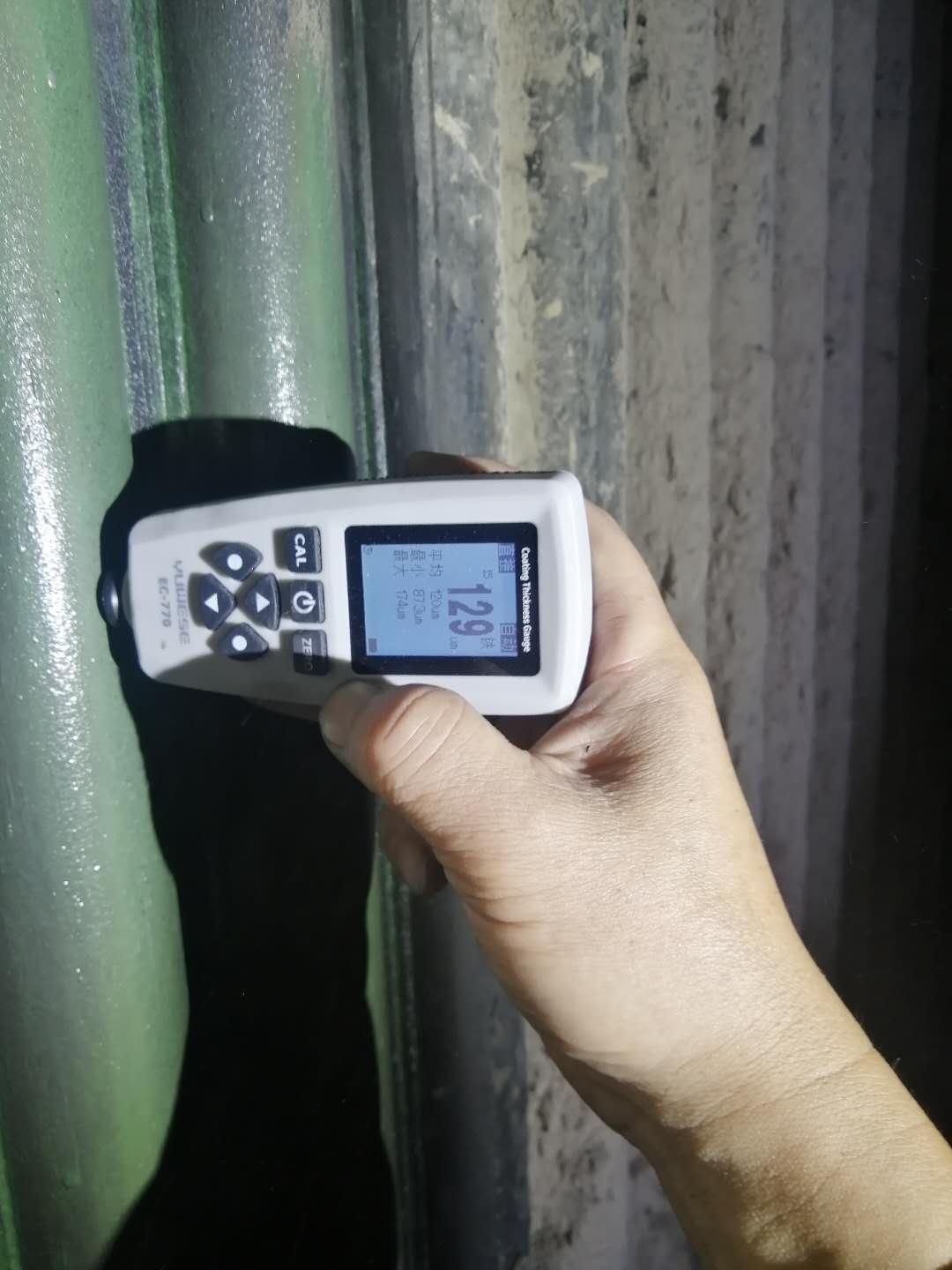

高发射率热吸收节能耐高温涂料必须采用喷涂的方法施工，可实施一次喷涂方法也可多次喷涂，多次喷涂时第一道涂层表干后继续进行喷涂第二层,以此类推直至目标厚度，涂层厚度要求为30~80μm。 涂层在空气中表干时间大于2小时实干时间大于24小时,或者放置在空气中至表干然后在300℃左右的温度下烘烤6小时即可,第一次使用按1~2℃升温速率至目标温度。

注意事项

高发射率热吸收节能耐高温涂料必须密闭保存在10~30℃左右的环境中，避免强烈日光照射。

高发射率热吸收节能耐高温涂料使用前如有沉降需搅拌均匀后再使用。本产品涂料包装:20kg/桶，本产品保质期一年。
